Termékleírás
Adjon stabil teljesítményt erősítőkártyáihoz és erősítőprojektjeihez ezzel az egyenirányító kártyával, amely 94 000 mikrofarad teljesítménypufferelő, hullámzáscsökkentő kapacitással készült. Négy nagy teljesítményű, ultragyors ST Electronics STTH1602 diódája kerámia kondenzátorokkal van kombinálva a minimális felharmonikusok érdekében.
Kiemelések
Akár 100 V AC feszültséget szimmetrikus pozitív és negatív DC feszültséggé alakít
Robusztus terminálcsatlakozások, 1/2"-os leválasztások és többrétegű PCB
Támogatja az akár 1500 wattos eszközök teljesítményátalakítását
Húsz 4700 uF-os kondenzátor a teljesítmény puffereléséhez
Termék leírás

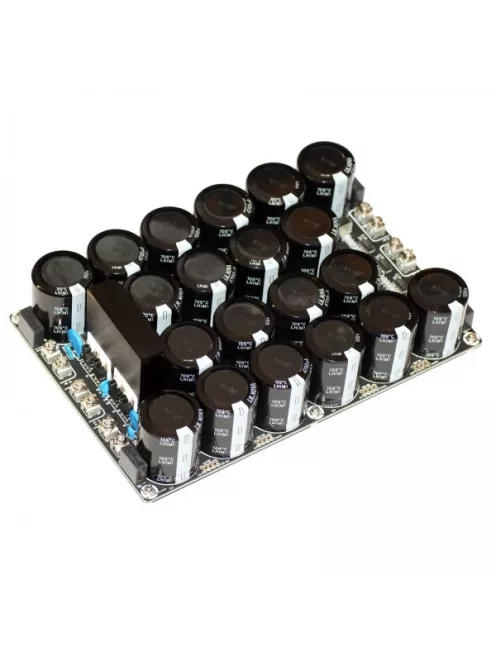

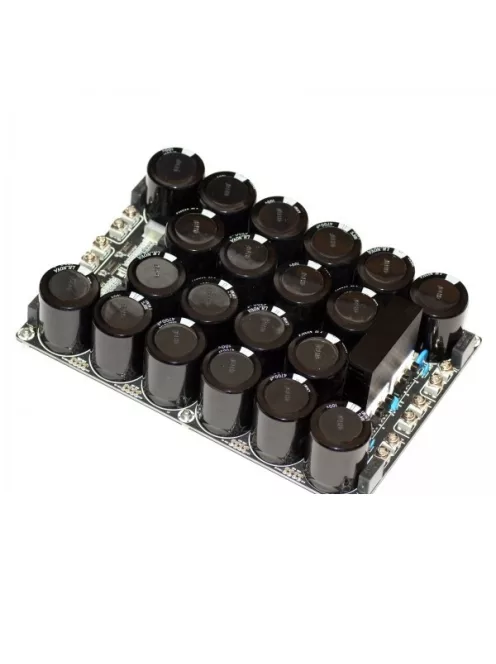

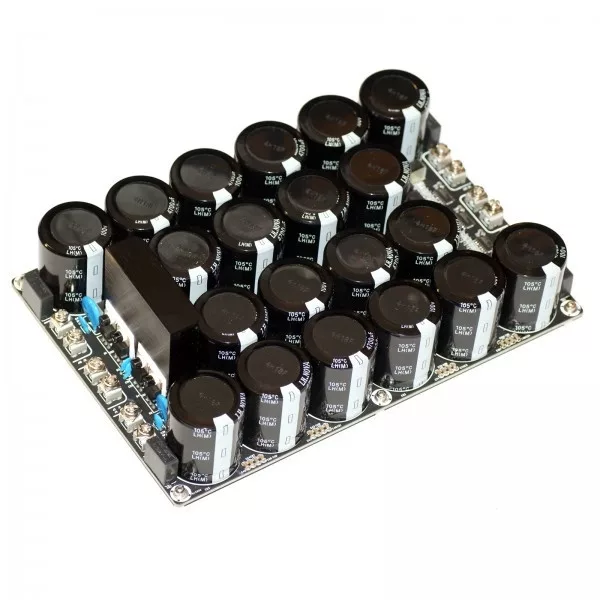

Sure Electronics AA-AB41141 100V 50A 94000uF egyenirányító kártya erősítőkhöz
A 94 000 mikrofarad teljesítménypufferrel és hullámzáscsökkentő kapacitással felépített egyenirányító kártya az AC bemeneti feszültséget külön pozitív DC és negatív egyenfeszültségű kimenetekké alakítja. Robusztus terminálcsatlakozásokkal, 1/2”-es leállásokkal és többlejátszásos PCB-vel rendelkezik, amely tökéletes a nagy szimmetrikus tápegységeket igénylő erősítőkártyák áramellátására. A fedélzeten található robusztus hűtőborda drasztikusan csökkenti a rendszer hőmérsékletét és megkönnyíti a hűtést. Négy nagy teljesítményű, ultragyors ST Electronics STTH1602 diódája kerámia kondenzátorokkal van kombinálva a minimális felharmonikusok érdekében.

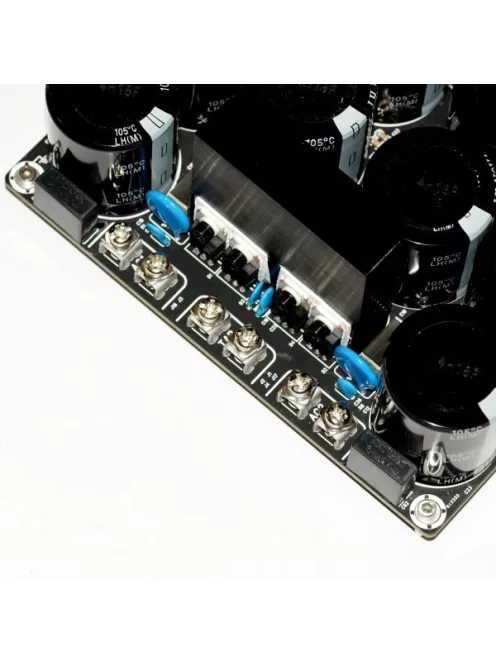

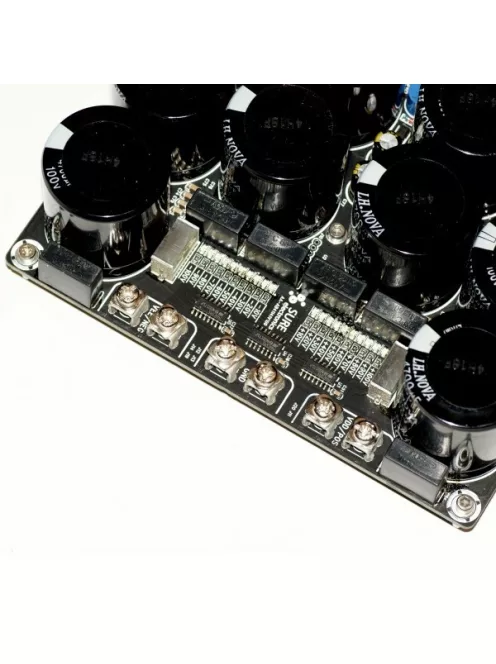

Váltóáramú tápellátás kerül a bemenetre (pozitív az AC1 X terminálon, negatív az AC2 X terminálon, középső leágazókkal a belső AC1 és AC2 kapcsokhoz csatlakoztatva, ha van ilyen), pozitív egyenáramú kimenet a VDD/POS terminálon és szimmetrikus negatív DC kimenet a VEE/NEG terminálon. LED-es jelzőfény mutatja az egyes csatornák kimeneti feszültségét.
Megjegyzés: A kimeneti feszültség kiszámításához szorozza meg a másodlagos feszültséget 1,414-gyel (2 négyzetgyöke). Például, ha egy 110 VAC elsődleges bemenetet csatlakoztatna ehhez az egyenirányító kártyához két 75 VAC szekunder kimeneti transzformátorhoz, a kimenet +106 VDC és -106 VDC lenne.
Figyelmeztetés: A nagyfeszültségű munkavégzés rendkívül veszélyes, és csak a legnagyobb elővigyázatossággal és a megfelelő ismeretekkel szabad végezni! Ezeket az összetevőket gondosan kell kezelni. Ennek elmulasztása érvényteleníti a garanciát, és veszélybe sodorja magát.
