Termékleírás
Ehhez az Audio DSP kártyához minden szükséges komponens telepítve van, és bemutatja a firmware-t, az ügyfeleknek csak csatlakoztatniuk kell és játszani kell.
Kiemelések
Hangszóró kiegyenlítés
Aktív crossoverek
Mélynyomó integráció
Zajszűrő rendszer
Digitális autós audiorendszer
Házimozi, karaoke, hangszerek
Termék leírás

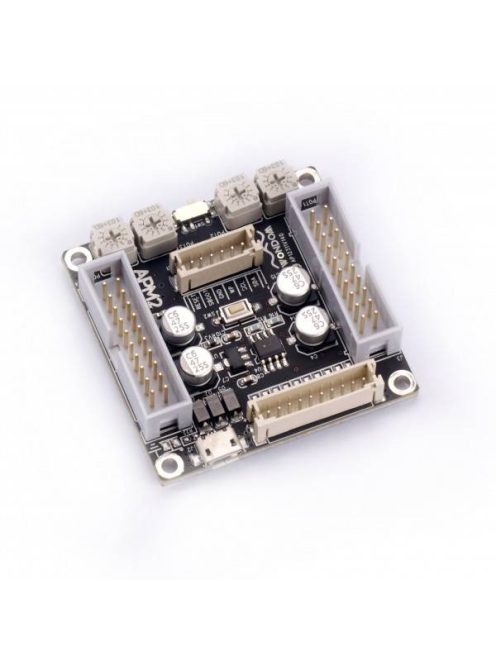

Sure Electronics Audio Digital Signal Processor Kernal Board - ADAU1701
Az ADAU1701 rugalmas audio DSP csatlakozót használ (10 tűs hosszabbító kábel, amely a bővítőkártyához van csatlakoztatva). Miután csatlakoztatta a Kernal kártyát az interfész bővítőkártyához, csak kapcsolja be a Kernal kártyát egy univerzális microUSB-kábellel, majd forgassa el a kártyán lévő potenciométereket a fő hangerő, a magas hangerő, a mélyhang hangerő és a vágási frekvencia beállításához, miközben a tolókapcsolót is átkapcsolja. az alaplapon az audiokimenet elnémításához vagy engedélyezéséhez.
Válassza az AA-AA11428 lehetőséget az interfészbővítő kártya beszerzéséhez.
Ez az Audio DSP kártya az ADAU1701 analóg eszközt használja, amelynek jelfeldolgozása hasonló a csúcskategóriás stúdióberendezésekben találhatóhoz. Két Σ-Δ ADC és négy Σ-Δ DAC dinamikatartománya eléri a 98,5 dB-t. Mindegyik ADC THD + N értéke -83 dB, és mindegyik DAC THD + N értéke -90 dB. Emellett a teljesítményszűrés és a jelhurok optimális PCB-elrendezése, valamint a kapacitív komponensek is hozzájárulnak a kiváló hangminőséghez.
Az Audio DSP összes elérhető interfészének köszönhetően, beleértve az analóg és digitális audio bemenetet és kimenetet, a vezérlő IO-kat és az I2C programozási interfészt, ez az Audio DSP kártya platformot biztosít az ADAU1701-hez a digitális audio alkalmazások egyszerű integrálásához, megfizethető áron.
DSP chip: Analog Devices ADAU1701
Feldolgozási felbontás és mintavételi frekvencia: 24 - 56 bit / 48 kHz
Bemeneti/kimeneti konfiguráció: 2/3
Audio bemeneti csatlakozás: tűs fejléc
Audiokimeneti csatlakozás: tűs fejléc
Kalibráló szoftver: Analog Devices Sigma SigmaStudio
Méretek 50 x 50 x 13 mm
Tápellátás 5 VDC (USB tápellátás)
