Termékleírás
Kiemelések
Úgy tervezték, hogy a 12 V-ot akár 48 V-ra növelje az erősítőkártyák autójában történő használatához
A feszültség finomhangolása és a TL494 IC által szabályozott
Kis méret a rejtett audiorendszer létrehozásához (erősítőlap szükséges)
Alul és túl bemeneti feszültség előállítása
Bemeneti vezeték biztosítékvédelemmel
Termék leírás

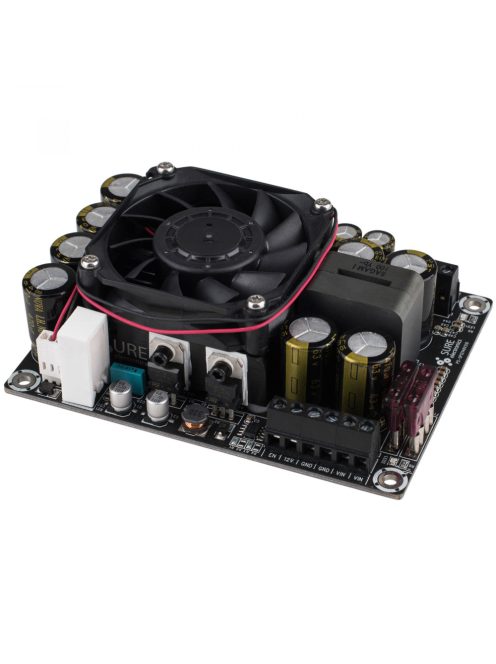

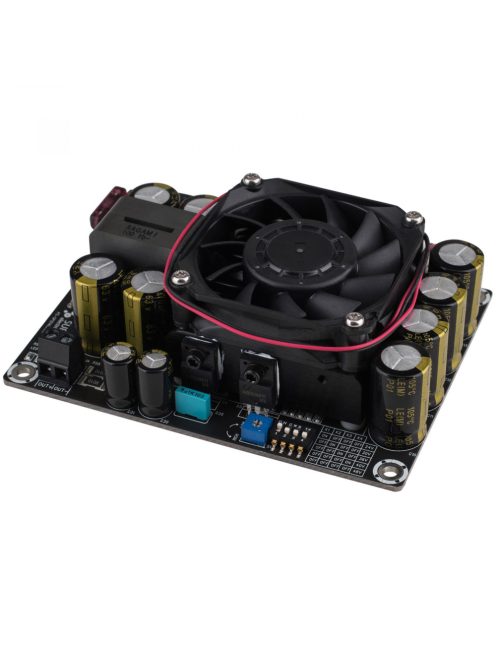

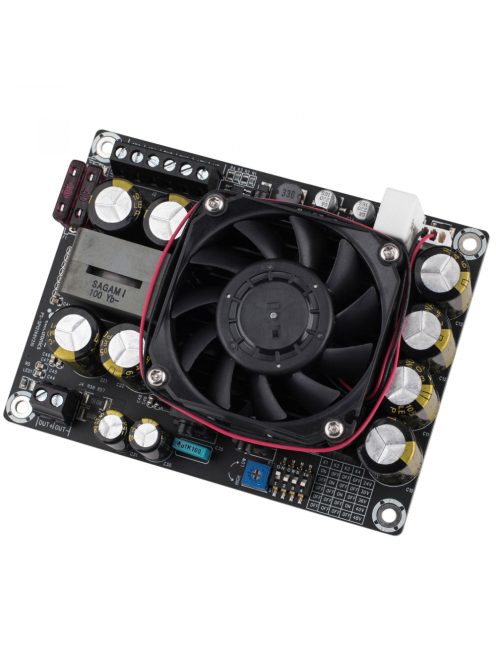

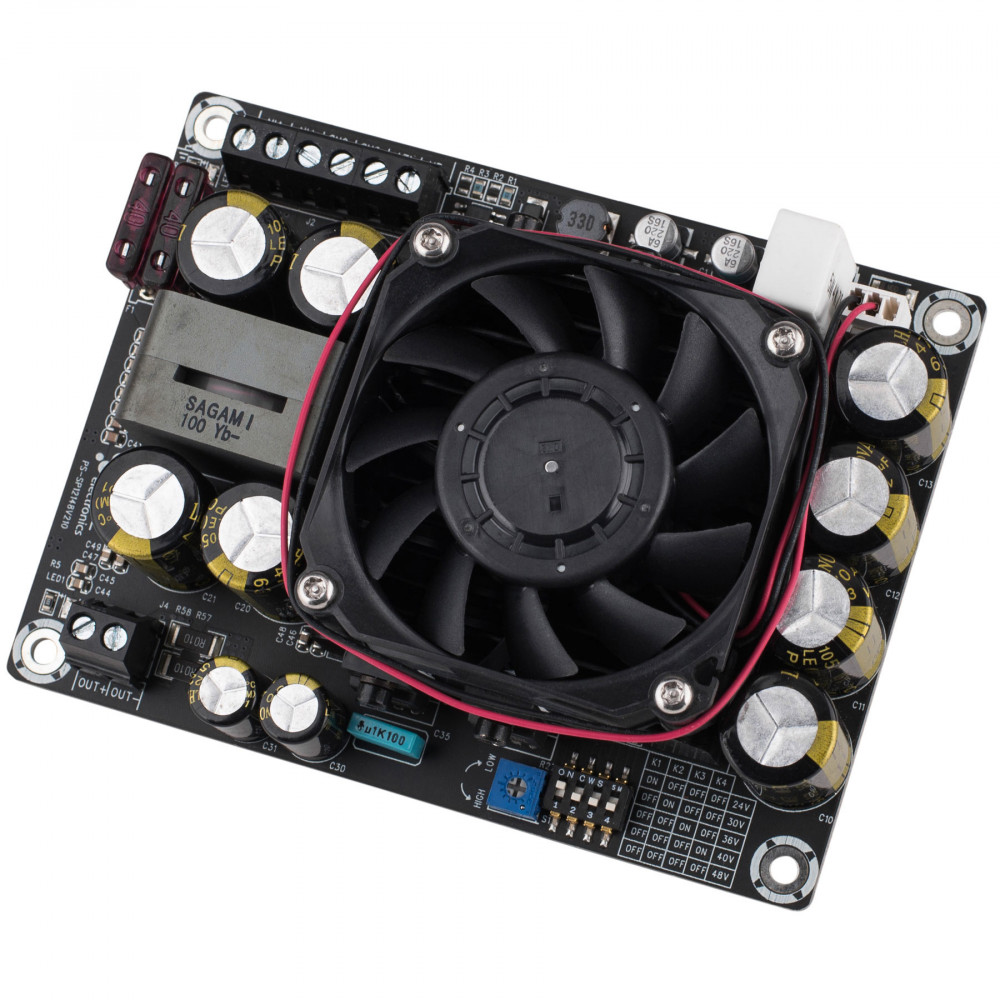

Sure Electronics PS-SP12148 500 W 12V DC/DC Boost Converter Feszültségnövelő kártya TL494 IC-vel
Ez az 500 wattos teljesítménynövelő konverter a jármű 12 VDC kimenetét (max. 11-27 VDC) 48 VDC-ig növeli, hogy nagy teljesítményű erősítőkártyákkal is használható legyen. Válassza ki a 24, 30, 36, 40 vagy 48 VDC kimenetet a kártyán található négy DIP kapcsolóval. A feszültség pontos beállítása a táblára épített, felületre szerelhető potenciométerrel történik. A TL494 impulzusszélesség-modulációs vezérlő IC stabil, katonai minőségű feszültségkimenetet biztosít, függetlenül a feszültség beállításától. Ezenkívül beépített kis- és túlfeszültség elleni védelem, a további védelmet pedig két 40A-es ATC autóipari biztosíték nyújt. Ez a boost konverter különbözik sok autós audioelektronikától és erősítőtől. A 12 VDC bemeneti teljesítmény mellett a boost konverter bekapcsolt állapotban van, és az előre beállított kimenetre emeli a feszültséget. A boost konvertálás kikapcsolásához 12 V egyenfeszültséget kell csatlakoztatni az EN bemeneti terminálhoz. Javasoljuk, hogy az EN-t egy SPST-kapcsolóhoz, majd 12 VDC-hez csatlakoztassa arra az esetre, ha ki kell kapcsolnia a boost konvertálást. Az erősítő konverter által fogyasztott áram 20 mA, ha nem vezet terhelést.
Megjegyzés: A kézikönyv helytelenül írja, hogy a LED-ek zölden világítanak. A LED-ek valójában kéken világítanak, ha az erősítő konverter megfelelően működik.
Műszaki adatok: Bemeneti feszültség: 11-27 VDC • Kimeneti feszültség: 24, 30, 36, 40, 48 VDC • Nyugvó áram: 20 mA • Alacsony bemeneti feszültség elleni védelem • Magas bemeneti feszültség elleni védelem • Méretek: 4,80" hosszúság x 3,60" sz x 1,5" H
