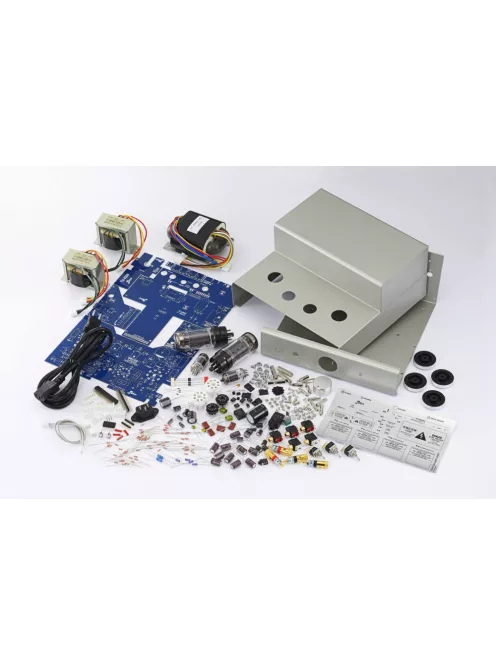

A kit csöveket nem tartalmaz, a csőkészlet külön rendelhető.

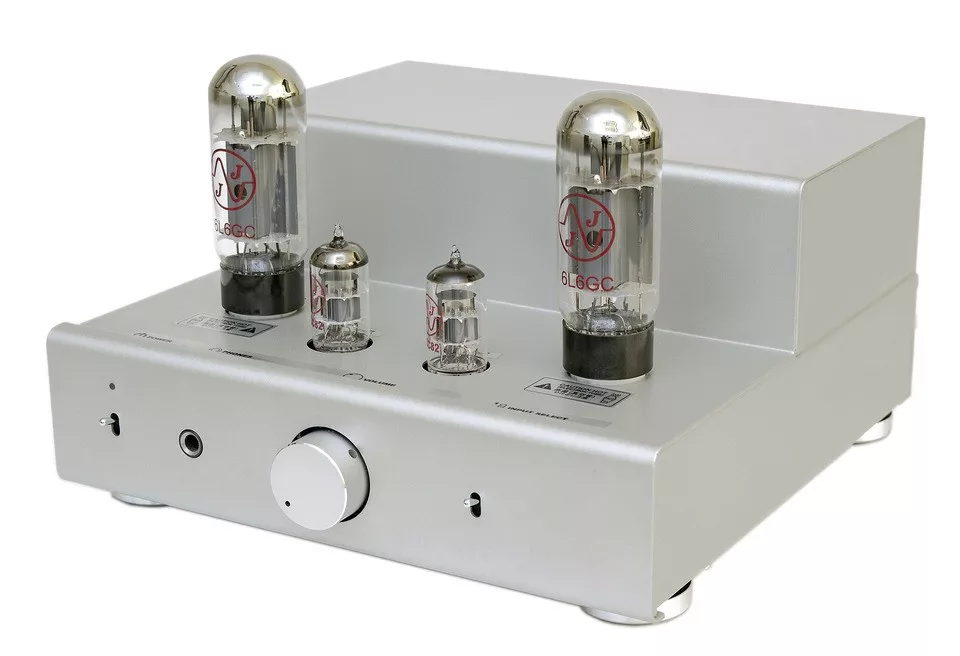

Ez a természetes hangú, erőteljes 6L6GC csövekre épülő erősítő lehetőséget ad arra, hogy felfedezzük a különböző típusú és gyártmányú csövek és a kimeneti módok nyújtotta hangzásbeli különbségeket. Magas minősége miatt nem csak könnyen építhető, de kifejezetten élmény is. Ne egy bútoráruházi útmutatóra gondoljunk, a mellékelt dokumentáció lényegében egy technikai képregény, szinte művészi alkotás!
Az erősítő főbb tulajdonságai:
- Alapesetben 6L6GC teljesítmény csövek, de további csőtipusokat támogat széles választékban, mint KT88, KT90, KT66, EL34 stb.
- Aktív automatikus munkapont beállítás (Active automatic bias adjustment) biztosítja, hogy mindig minden cső az optimális feltételekkel üzemeljen.
- 3 különböző erősítő mód; Ultralineár, Trióda és Pentóda, amelyek a panelen található jumperek segítségével kiválaszthatók.
- 2 vonal bemenet a hátlappon és egy fejlhallgató kimenet a frontlapon.
- FET ripple filter on board for power B for both right and left channels.
- Túláram védelem a panelen.
- A hálózati trafó 4 különböző hálózati feszültséget támogat: 100V, 115V, 200V and 230V (szerelés közben választható).
- Üvegszál erősítésű NYÁK (PCB) 70μm rézréteggel segíti a vezetőképességet és a hőelvezetést.
- A legtöbb alkatrész NYÁK-ra szerelt, a NYÁK lapok csatlakozóval ellátott kábelekkel vannak összekötve, így még a kezdők is el tudják végeszni a forrasztási fgeladatokat nehézségek nélkül.
- Első osztályú japán alkatrészek, pl: ALPS potméter, Nichicon elektrolit kondenzátorok
Szükséges szerszámok
Bár a kit megépítése nem nehéz, szükség van néhány szerszámra, eszközre:
- "Phillips" kereszthornyú csavarhúzó (csillag)
- Oldalcsípő fogó
- Gólyacsőrű fogó
- Olló
- Ragasztó szalag (Cellux)
- Imbuszkulcs
- Forrasztó páka
Multiméter használata nem szükséges, de jó szolgálatot tehet. Részletes szerelési leírás japán nyelven csomagolva a kithez, mely a pozíciószámok és a képregényszerű, vizuális jelleg miatt kiválóan használható.
A szerelési idő a gyártó szerint 5-6 óra. Szerintünk is össze lehet rakni ennyi idő alatt, de érdemes többet áldozni rá és nem kapkodni, ezzel tovább növelve az azonnali siker esélyét.
Tesztek és bemutató cikkek
Techikai adatok
- Szükséges csőkészlet: JJ 6L6GC x 2 db / JJ 12AU7 x 2 db
- Kimeneti teljesítmény 6L6GC esetén:
Ultralineár módban: 8W + 8W (all 8 ohm loaded)
Pentóda módban: 8.2 W + 8.2 W
Trióda módban: 4W + 4W
- Zaj (6L6GC, Ultralinear): 0,90 mV
- Bemeneti jelszint (6L6GC, Ultralineár): 340 mV
- Frekvenciamenet: 12 Hz - 50 kHz (-3 dB)
- Bemenetek: 2 vonal (LINE 1, LINE 2)
- Teljesítmény felvétel:: 60 W (6L6GC-vel)
- Méretek: 252 mm (Sz) x 158 mm (Ma) x D 285 mm (Mé)
- Tömeg: kb. 6,6 kg
- Hálózati feszültség: AC 100V (50/60 Hz), 115V, 200V, 230V
