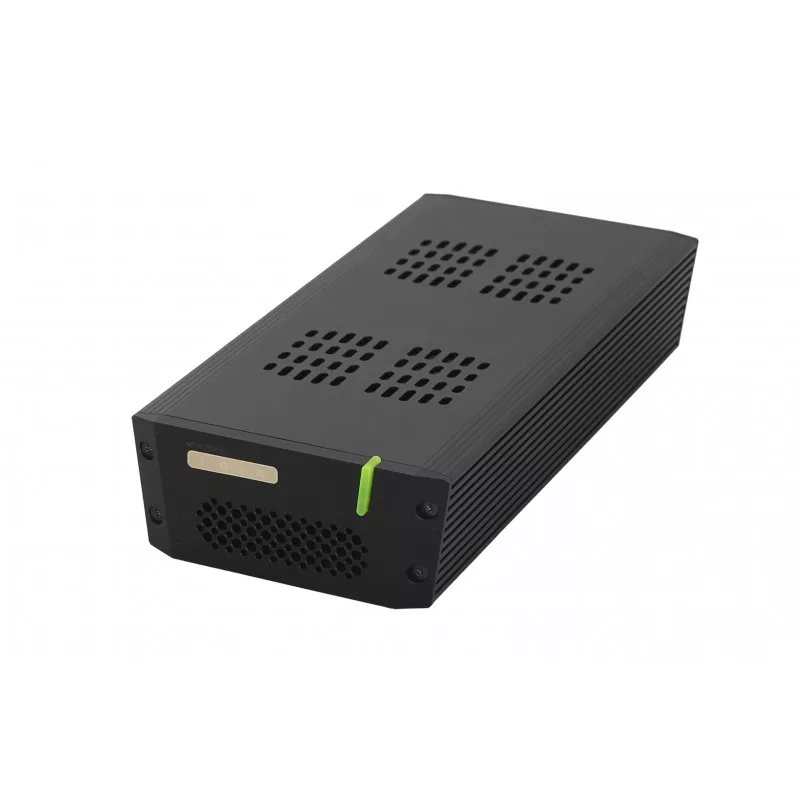

Az sCLK-OCX10 egy master órajel-generátor, amely nagy tisztaságú 10 MHz-es órajelet állít elő.
A digitális audioeszközökben az órajel a termék szíveként működik, a nagyobb tisztaságú órajel pontosabb és jobb hangminőséget eredményez. Az óra nagyobb tisztasága azonban magasabb költséget is igényel, ezért egy nagy tisztaságú 10 MHz-es óra, mint egy mesteróra, nem az audioeszköz belsejében van telepítve, hanem a belső órához csatlakozik, és a mesteróra szinkronizálja a hangminőség javításának módjaként.
Az sCLK-OCX10 a kifejezetten a csúcskategóriás audioberendezésekhez tervezett termék, amely az elsősorban a hangstúdiókban és a nagy teljesítményű audio audioeszközökben használt mesterórák minden előnyét magával hozta. Abszolút digitális eszköz lehet a legjobb hangminőségre vágyó audiofilok számára. A mesteróra bemenethez BNC csatlakozóval ellátott eszközökkel használható. A SOtM termékek, 10MHz-es master clock bemeneti csatlakozóval opcionálisan hozzáadott termékek az sCLK-EX által telepített eszközök, mint például az sMS-1000SQ, sMS-200ultra és a tX-USBultra által használható az sCLK-OCX10.
Mint azt sok audiofil tudja, az órajel egy szögletes négyzetes digitális jel, de az sCLK-OCX10 egy tiszta analóg szinuszos hullámot állít elő 10 MHz-en, és ez a szinuszos órajel a legjobb órajeltermékhez alkalmazott módszer, mivel nagyon kevesebb a zaj, mint a szögletes négyzetes digitális órajel. Ennek megvalósítása érdekében az sCLK-OCX10 csak analóg áramkörből áll, amely a SOtM 10 éves know-how-ját tartalmazza, magas analóg hangot eredményez, amely különbözik a piacon lévő más mesterórajelektől, amelyek szögletes négyzet alakú digitális órajelet adnak ki.
Az sCLK-OCX10 minden sávszélességben nagyon finom, sima és természetes hangzást produkál anélkül, hogy elveszítené a minden hangszerben rejlő energiát, különösen a közép-alacsony sávszélességekben, nagyon tiszta és jelentős javulást hoz, ami általában a legjobb analóg készülékektől elvárható, így az sCLK-OCX10 segítségével nem csak a rendszer által játszott zenét, hanem a zene lényegét és művészetét a szívben. És ez a kísérlet azt az abszolút javulást jelenti, amelyet csak a SOtM technológiájával lehet elérni, nem pedig a hangzás finomhangolásával.
Az sCLK-OCX10 négy kimenettel rendelkezik, és egyszerre 4 BNC-csatlakozóval használható a master clock bemeneti eszközhöz. Az opcióban a kimeneti impedancia beállítható és kiválasztható 50 ohmra vagy 75 ohmra.
Felhasználói felület
Működésjelző LED x1
Kimeneti órajel
Frekvencia : 10.000MHz szinuszos hullám
Kimeneti szint : 13dBm (2,825Vp-p@50Ω), ±2dBm
Minden izolált órajel kimenet
Kimeneti csatlakozó
50Ω BNC csatlakozó x 4
Opcionálisan 75Ω BNC csatlakozó áll rendelkezésre
A belső OSC tipikus fáziszaj (dB/Hz)
10Hz : -140 >
100Hz : -160 >
1kHz : -165 >
10kHz : -165 >
100kHz : -165 >
Hőmérsékleti stabilitás (0 és +50 ℃ között, Ref : 25 ℃,)
±2E-9
Egyenáramú bemenet
Bemeneti feszültség : 12Vdc
Feszültségtűrés: -0,05Vdc, +0,5Vdc,
Bemeneti áram: max. 2A
5.5mm OD, 2.1mm ID adaptercsatlakozó
Működési környezet
Működési hőmérséklet : +10 ~ +30 ℃
Tárolási hőmérséklet : 0 ~ +40 ℃
Működési és tárolási páratartalom : 10% ~ 90%
Méret
106 x 48 x 245 (mm)
Súly
1.5kg >
