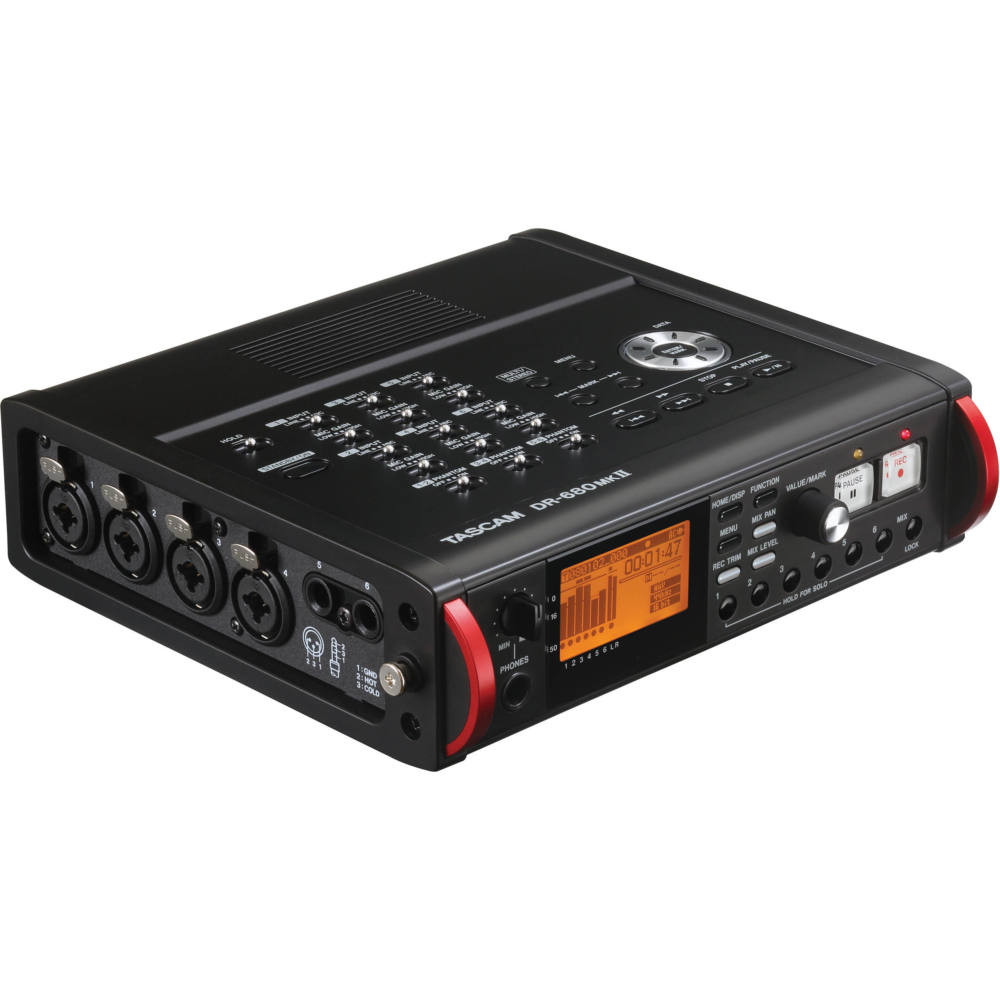

DR-680MK2 Nyolc sávos terepi felvevő
A DR-680MKII több sávú hordozható felvételt biztosít bármilyen zenész számára elérhetővé, csiszolt élő, helyi- és surround felvételek készítéséhez. Legfeljebb nyolc műsorszám rögzíthető szilárdtest SD kártya adathordozóra 96 kHz / 24 bites Broadcast WAV minőségben. A hat mikrofonos bemenet 60 dB nyereséget és fantomteljesítményt biztosít a tiszta felvételhez kondenzátor mikrofonokkal. Rögzítse a hat analóg bemeneti jelet és a digitális SPDIF forrást a 8 sávos felvételhez.
A bemenetek egy beépített keverővel figyelhetők meg, minden bemenethez szint- és pásztázó vezérlőkkel. A sztereó keverés akár a hat analóg bemeneti jelrel együtt rögzíthető az esemény gyors sztereó lejátszásához. Van még egy beépített hangszóró, amely fejhallgató nélkül ellenőrzi a felvételeket.
A DR-680MKII 192 kHz / 24 bites sztereó hangot is képes rögzíteni audiofil minőségű mesterek számára, vagy akár négy csatornát rögzíthet egyidejűleg helytakarékos MP3 formátumban - ideális perc felvételhez. Akár 16 sávos felvételhez az akkumulátoron két egységet csatlakoztathatunk kaszkádkábellel. Az AC adapter, az USB kábel és a vállszíj alapkivitelben található.
A DR-680MKII hat XLR / TRS bemenetet kínál fantomteljesítménnyel és digitális bemenetet a sokoldalúság érdekében. Rögzítsen többcsatornás élő zenét, rögzítse a hangeffektusokat a térhatásban, vagy dokumentálja a filmfelvételeket vagy eseményeket több mikrofonnal.
Rögzítsen sztereo keveréket a 7. és a 8. számra
Ha nincs szüksége a digitális bemenetre, akkor a belső megfigyelési keveréket sztereó műsorszámként rögzítheti a 7. és a 8. számra, teljesen különálló szint- és pan-beállításokkal a 6 független műsorszámtól. Ez lehetővé teszi a sztereo mix azonnali megosztását, miközben a multitrack verziót megtartja a keveréshez.
Rögzítsen négy csatornát MP3 formátumban
MP3 fájlok rögzítése akár négy csatornával 96, 128, 192 vagy 320 KBit / s sebességgel is lehetséges. Ez lehetővé teszi a fájlok méretének hatékony vezérlését hosszú rögzítési időt igénylő helyzetekben. A fájltípus lehet sztereo vagy monó.
Középső mikrofon dekódolási mód
A beépített középső dekóder lehetővé teszi az alkalmazást az MS mikrofonkonfigurációkkal. Az egyes csatornapárokhoz (1-2, 3-4, 5-6) a szint és a Pan külön állíthatók be. A dekódolás lehetséges felvétel vagy megfigyelés közben.
A mikrofon előerősítései jelentősen befolyásolják a rögzített hangminőséget. A DR-680MKII rendelkezik a Tascam által tervezett HDDA mikrofon előerősítőkkel, gondosan kiválasztott komponensekkel. Mindegyik előerősítőt különféle erősítő áramkörrel építik fel, amely diszkrét architektúrát alkalmaz, és hangminőségükhöz kiválasztott alkatrészekkel készül. Ezek az előerősítők + 48 V fantomtápot is biztosítanak.
A WAV és MP3 formátumok mellett ez az egység BWF formátumban is rögzít, amely a felvétel kezdési idejét a metaadatokban tárolja. A WAV / BWF formátum használatával a DR-680MKII két sávot hozhat létre 192 kHz-es és 24-bites felbontással.
Az egységnek beépített koaxiális digitális bemenete és kimenete (SPDIF, AES / EBU) és hat kiegyensúlyozatlan vonalkimenete van. Ha keverőt csatlakoztat a kimenetekhez, a DR-680MKII 6 sávos lejátszó eszközként használható.

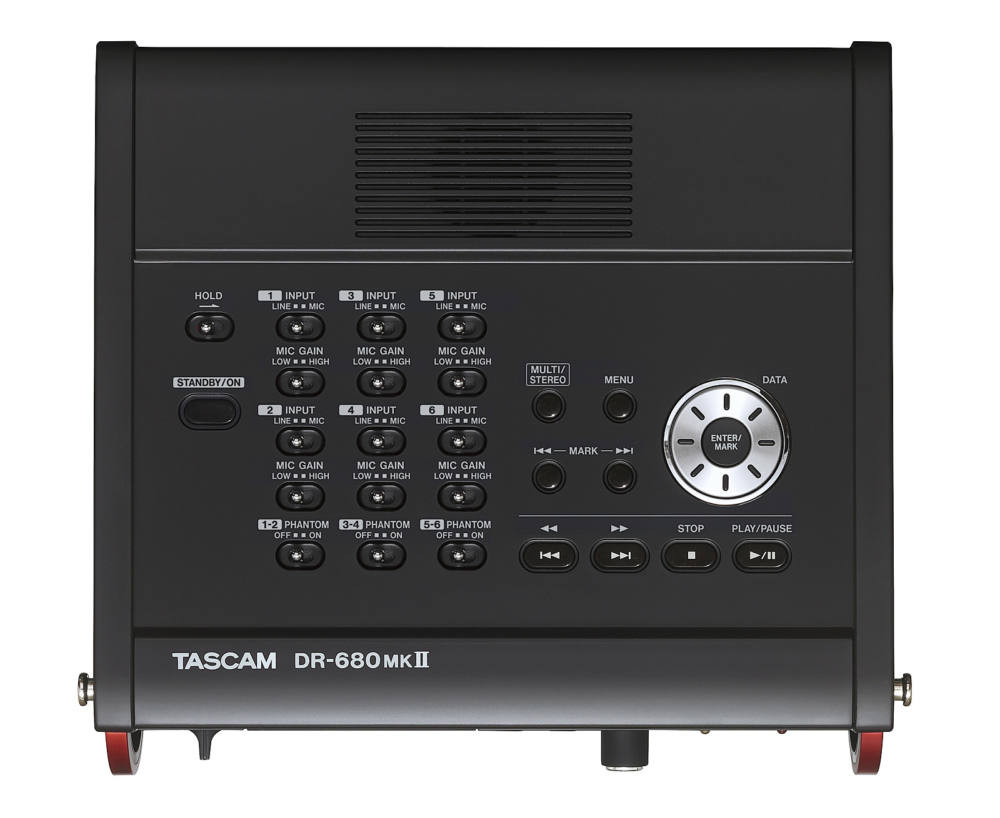

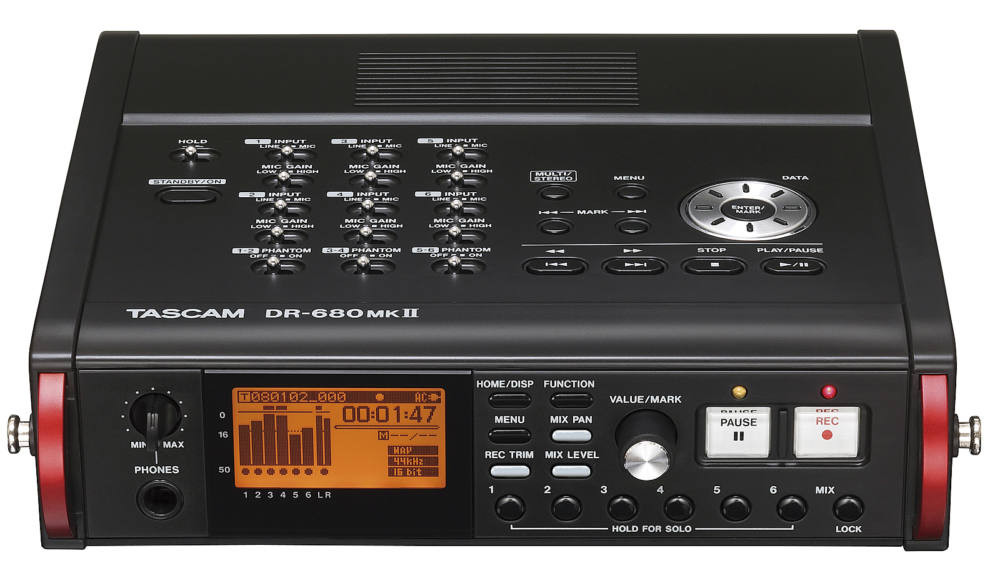

Kaszkád funkció használatakor a mester egység a DR / 680MKII egységek REC / PAUSE indítását (az egység eleje) és a STOP és PLAY / PAUSE gombokat (felül) vezérli.
Az SD, SDHC és SDXC kártyákat rögzítési és lejátszási adathordozókként használják, a kompakt forma kiváló rezgésállóságot kínál. A mellékelt vállpánttal együtt ez a készülék beépített összecsukható állvánnyal rendelkezik az asztali használatra, megkönnyítve a működést különféle helyzetekben.
- Jellemzők:
- Az előző modell óta bekövetkezett változások piros színűek
- Felvétel / lejátszás
- Kiváló minőségű terepi felvétel
- Kompakt méret és egyszerű kezelhetőség
- Legfeljebb 8 felvételi műsorszám
- 6 sáv + sztereo keverő sáv akár 24 bites / 96 kHz-ig
- 6 sáv az analóg bemeneten keresztül + 2 sáv a digitális bemeneten keresztül, akár 24 bites / 96 kHz frekvencián
- 2 sáv 24 bites / 192 kHz frekvencián
- Biztonságos és könnyen elérhető SD / SDHC / SDXC adathordozó
- Felvétel / lejátszás tömörítetlen BWF vagy WAV formátumban vagy helytakarékos MP3 formátumban
- MP3 multi-track felvétel (2 sztereó vagy 4 mono fájl)
- WAV / BWF mintavételi frekvencia: 44,1 kHz, 48 kHz, 96 kHz, 192 kHz
- MP3 mintavételi frekvencia: 44,1 kHz, 48 kHz
- MP3 bitsebesség: 96 kbit / s, 128 kbit / s, 192 kbit / s, 320 kbit / s
- 16-bites / 24-bites felbontás
- Továbbfejlesztett mikrofon előerősítők
- Az előzetes felvételi puffer lehetővé teszi a felvétel megkezdését a felvétel gomb megnyomása előtt (legfeljebb 2 másodperc)
- Az automatikus felvétel lehetővé teszi, hogy az egység automatikusan elindítsa és leállítsa a felvételt a bemeneti szint alapján
- A kettős rögzítési funkció lehetővé teszi két fájl egyidejű rögzítését különböző szinteken
- Ismételje meg a lejátszást
- Jelölés funkció kényelmes, ha meghatározott helyekre költözik
- Bemenet / kimenet
- 6 kiegyensúlyozott mikrofon / vonal bemenet (4 XLR / TRS kombinált csatlakozó, 2 TRS csatlakozó)
- +48 V fantomteljesítmény (hardverrel párosítva kapcsolható)
- Választható bemeneti nyereség minden analóg bemenetnél (hardverrel kapcsolható magas / alacsony)
- Kapcsolható alacsony vágású szűrő és korlátozó minden analóg bemeneten
- 6 kiegyensúlyozatlan vonalkimenet (RCA)
- Sztereo digitális bemenet és kimenet (választható az SPDIF és az AES / EBU között)
- Fejhallgató kimenet szintvezérléssel
- Nagy sebességű USB 2.0 adatátvitel PC-re
- Kaszkád funkció
- Más funkciók
- Tartsa lenyomva a funkciózárak gombjait a hibás működés megakadályozása érdekében
- Beépített hangszóró monitor célokra
- 8 AA méretű elem (alkáli, NiMH, lítium ) vagy hálózati adapter tápellátása GPE248120200Z (mellékelve)
- Meghosszabbított működési idő az akkumulátorokon
- Opcionális kiegészítő: CS-DR680 hordtáska
Adathordozó és formátumok
Felvevő adathordozók : SD-kártya (64 MB - 2 GB), SDHC kártya (4–32 GB), SDXC kártya (48–128 GB)
Támogatott felvételi és lejátszási formátumok : BWF; 16/24-bit, 44,1 / 48/96/192 kHz, WAV; 16/24-bites, 44,1 / 48/96/192 kHz, MP3; 96/128/192/320 kbps, 44,1 / 48 kHz
6 műsorszám és egy sztereo keverő műsorszám: BWF 44,1 / 48/96 kHz, WAV 44,1 / 48/96 kHz, MP3 44,1 / 48 kHz
2 szám : BWF 192 kHz, WAV 192 kHz
Fájl rögzítési módok : BWF mono, sztereo, 6 csatornás, WAV monó, sztereo, 6 csatornás, MP3 monofon, sztereo
Analóg audio bemenetek és kimenetek
MIC / LINE bemenetek : XLR-3-31 / 6,3 mm-es TRS kombinált csatlakozók
Az INPUT kapcsoló MIC helyzetbe állítva
Bemeneti impedancia : 2,4 kΩ
Névleges bemeneti szint : Alacsony nyereség: –20 dBu (0,11 V)
MAGAS NÖVELÉSE: –44 dBu (6,91 mV)
Maximális bemeneti szint : Alacsony nyereség: +3 dBu (1,55 V)
MAGAS NÖVELÉSE: –21 dBu (0,098 V)
Minimális bemeneti szint : Alacsony nyereség: –51,5 dBu (2,0 mV)
MAGAS NÖVELÉSE: –75,5 dBu (0,1 mV)
Az INPUT kapcsoló LINE állásba állítva
Bemeneti impedancia : 10 kΩ
Névleges bemeneti szint : +4 dBu (1,23 V)
Maximális bemeneti szint : +24 Bu (12,3 V)
Minimális bemeneti szint :–27,5 dBu (0,05 V)
LINE kimenetek : RCA tűs csatlakozó
Kimeneti impedancia : 200 Ω
Névleges kimeneti szint : –10 dBV (0,3 V)
Legnagyobb kimeneti szint : +6 dBV (2,0 V)
PHONES csatlakozó : 6,3 mm-es sztereó csatlakozó
Maximális kimenő teljesítmény : 50 mW + 50 mW (32 Ω terhelésre)
Beépített hangszóró : 500 mW (monó)
Digitális audio bemenet és kimenet
DIGITAL / SYNC IN aljzat: RCA tűs csatlakozó
Formátum: IEC60958-3 (S / PDIF) vagy AES3-2003 / IEC60958-4 (AES / EBU) automatikusan meghatározva
DIGITAL / SYNC OUT aljzat : RCA tűs csatlakozó
Formátum : IEC60958-3 (S / PDIF) vagy AES3-2003 / IEC60958-4 (AES / EBU) a felhasználó által beállítva
Bemeneti és kimeneti vezérlés
USB csatlakozás : Mini-B típusú
Formátum : USB2.0 NAGYSZERŰ (480 Mbit / s)
Frekvencia válasz : 20 Hz - 20 kHz + 0,5 / –1,5 dB (44,1 kHz), 20 Hz - 20 kHz + 0,5 / –0,5 dB (48 kHz), 20 Hz - 40 kHz + 0,5 / –1,0 dB (96 kHz), 20 Hz - 80 kHz + 0,5 / –5,0 dB (192 kHz)
Torzítás : 0,007% (1 kHz)
S / N arány :100 dB (A)
Ekvivalens bemeneti zaj (EIN) : ≤ –124 dBu
Tápegység és egyéb előírások
Tápegység : 8 AA elem (lúgos, NiMH vagy lítium)
GPE248-120200-Z hálózati adapter (100–240 V váltakozó áram, 50–60 Hz, mellékelve)
Energiafogyasztás
AC 100–120 V : 9 W (fantom bekapcsolva, hálózati adapter)
AC 220–240 V : 9½ W (fantom bekapcsolva, hálózati adapter)
Az akkumulátor becsült működési ideje (folyamatos működés)
Alkáli elemek (Evolta) : 3½ óra (fantom bekapcsolása 6 csatornán), 4½ óra (fantom bekapcsolása 2 csatornán), 6 óra (fantom kikapcsolva)
NiMH akkumulátorok : 4 óra (fantom bekapcsolása 6 csatornán), 4½ óra (fantom bekapcsolása 2 csatornán), 5½ óra (fantom kikapcsolva)
Lítium akkumulátorok (Energizer Ultimate Lithium) :7½ óra (fantom bekapcsolása 6 csatornán), 9½ óra (fantom bekapcsolása 2 csatornán), 11 óra (fantom kikapcsolva)
Méretek (szélesség x magasság x mélység) : 217 mm x 56 mm x 189 mm
Súly : 1,2 kg (elemek nélkül)
Működési hőmérséklet tartomány : 0–40 ° C
